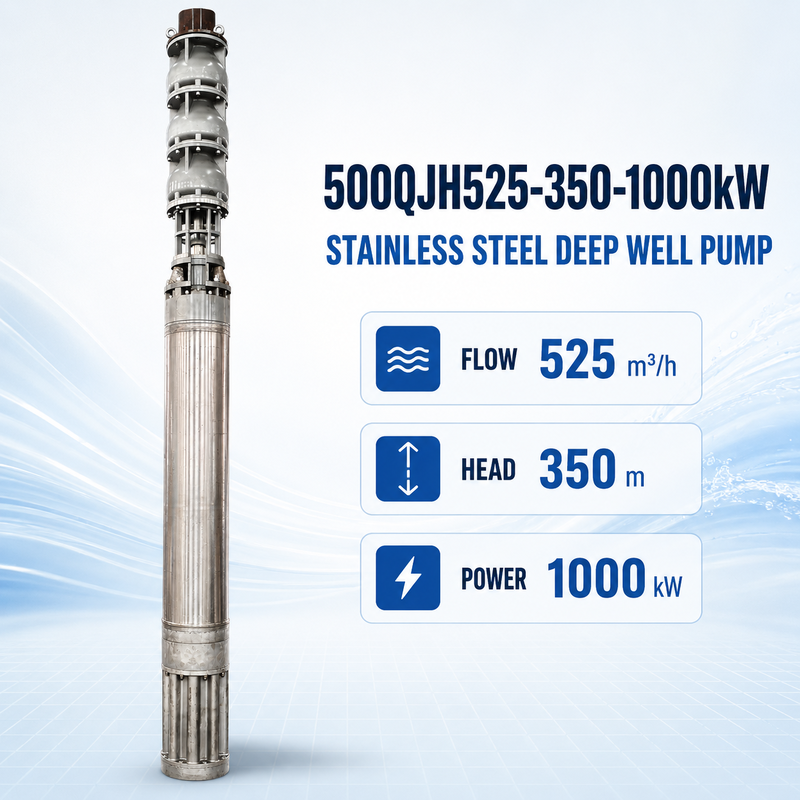

Pompa Celup Sumur Dalam Air Laut Baja Tahan Karat 525 m³/jam Aliran 350 m Daya Angkat 1000 kW

Peraturan500QJH525-350-1000kW pompa sumur dalam stainless steeladalah pompa multi-stage submersible bertenaga tinggi yang dirancang untuk proyek-proyek yang membutuhkan aliran nominal525 m3/hdan kepala bernomor350 meter.

Didorong oleh1000 kW motor penyelam yang diisi air, pompa ini dapat dievaluasi untuk pasokan air industri berskala besar, ekstraksi air bawah tanah dalam, sistem air tambang, infrastruktur kotamadya dan transfer air di ketinggian tinggi.

Kelas baja tahan karat, tegangan motor, frekuensi, spesifikasi kabel dan metode start harus dipilih sesuai dengan analisis air, jaringan listrik dan kondisi instalasi.

Aliran nominal dan kepala menggambarkan titik operasi yang ditentukan. Kinerja sebenarnya tergantung pada tingkat air dinamis, diameter pipa, panjang pipa, perbedaan ketinggian dan kerugian hidrolik.

500QJH525-350-1000kW menggunakan beberapa tahap impeller untuk menghasilkan tekanan yang diperlukan untuk kepala nominal 350 meter.

Untuk jenis proyek bertenaga tinggi ini, kepala pompa tidak harus dipilih berdasarkan kedalaman sumur saja.

• Perbedaan vertikal antara tingkat air pompa dan titik pembuangan
• Variasi antara tingkat air statis dan dinamis
• Kerugian gesekan melalui pipa pembuangan
• Kerugian lokal dari katup, siku dan perlengkapan
• Tekanan yang dibutuhkan di outlet akhir
• Perubahan yang mungkin terjadi pada tingkat air operasi

Memilih kepala yang berlebihan dapat meningkatkan konsumsi daya dan menyebabkan pompa beroperasi di luar kisaran yang direkomendasikan. Kepala yang tidak cukup dapat mencegah sistem mencapai aliran yang diperlukan.Oleh karena itu perhitungan hidraulik lengkap harus diselesaikan sebelum produksi.

Pompa dapat diproduksi dengan menggunakan kelas baja tahan karat yang berbeda sesuai dengan cairan yang dipompa.

SS304 dapat dipertimbangkan untuk aplikasi air bersih umum dengan kandungan klorida terbatas dan kondisi korosi ringan.

SS316 dan SS316L memberikan ketahanan korosi yang lebih baik untuk air industri, air garam ringan dan lingkungan korosif tertentu.Konsentrasi klorida dan suhu yang sebenarnya masih harus dievaluasi.

Duplex 2205 menawarkan kekuatan mekanik yang lebih tinggi dan ketahanan yang lebih baik terhadap korosi terkait klorida.

Super duplex 2507 dapat dipertimbangkan untuk lingkungan laut yang parah, air yang tinggi klorida dan aplikasi lepas pantai.

Bahan akhir harus ditentukan dengan menggunakan:

• Konsentrasi klorida
• Nilai pH
• Suhu cairan
• Zat padat terlarut
• Pasir atau partikel tersuspensi
• Jam kerja yang diharapkan
• Lingkungan layanan yang diperlukan

Deskripsi "pompa baja tahan karat" tidak berarti bahwa setiap jenis baja tahan karat cocok untuk air laut.

Pompa ini digerakkan oleh motor submersible yang diisi air 1000 kW. Air bersih di dalam motor mendukung pendinginan dan pelumasan bantalan.

Sebelum mengoperasikan, kondisi pengisian motor harus diperiksa sesuai dengan instruksi pengoperasian..

Konfigurasi listrik harus dikonfirmasi sesuai dengan:

• Tegangan dan frekuensi lokasi
• Kapasitas trafo yang tersedia
• Batas arus awal jaringan
• Panjang kabel listrik
• kedalaman instalasi
• Penurunan tegangan yang diizinkan
• Persyaratan kontrol dan perlindungan

Karena ini adalah motor bertenaga tinggi, sistem start dan perlindungan listrik harus dirancang sebagai bagian dari sistem pompa lengkap.

Pompa sumur 500QJH525-350-1000kW dari baja tahan karat dapat dievaluasi untuk:

• Ekstraksi air bawah tanah skala besar
• Penyediaan air mentah industri
• Proyek pasokan air kota
• Penyediaan air tambang dan drainase
• Pemindahan air di ketinggian tinggi
• Transfer air dari waduk ke pabrik
• Fasilitas pengolahan air
• Sistem air pembangkit listrik
• Penyediaan air pendingin industri
• Proyek irigasi pertanian besar
• Asupan air pantai dengan bahan yang cocok
• Asupan air laut dengan pemilihan bahan yang diverifikasi

Kesesuaian akhir tergantung pada cairan, struktur instalasi, titik operasi yang diperlukan dan kondisi listrik.

Pompa biasanya dipasang secara vertikal dan beroperasi sepenuhnya terbenam. Sebelum pembuatan dan pemasangan, informasi berikut harus dikonfirmasi:

• Diameter sumur atau instalasi
• Tingkat air statis
• Tingkat air dinamis
• Tingkat air operasi minimum
• kedalaman instalasi pompa
• Total panjang pompa
• Diameter pipa pembuangan
• Bahan dan panjang pipa
• Pengaturan angkat dan dukungan
• Jalur kabel dan panjang kabel
• Posisi klep non-kembali
• Peralatan angkat yang tersedia

Struktur instalasi harus mendukung berat set pompa lengkap, pipa pembuangan, kabel dan kolom air.

Untuk pompa bertenaga tinggi, titik angkat, komponen koneksi dan prosedur instalasi harus ditinjau kembali sebelum peralatan tiba di lokasi proyek.

Sistem kontrol harus dikonfigurasi sesuai dengan kekuatan motor dan jaringan listrik lokal.

• Perlindungan atas beban
• Perlindungan sirkuit pendek
• Perlindungan kerugian fase
• Perlindungan urutan fase
• Pemantauan tegangan
• Pemantauan suhu motor
• Pemantauan tingkat air
• Perlindungan saat berjalan kering
• Kontrol arus awal
• Pemantauan tekanan dan aliran

Penggerak frekuensi variabel hanya harus dipilih setelah mengkonfirmasi kompatibilitas motor, kondisi pendinginan dan kisaran kecepatan operasi yang diizinkan.

Untuk memverifikasi apakah 500QJH525-350-1000kW cocok, harap berikan:

• Aliran yang dibutuhkan dalam m3/h
• Total kepala dinamis yang diperlukan
• Jenis cairan dan analisis air lengkap
• Tingkat air statis dan dinamis
• kedalaman instalasi
• Ukuran sumur atau asupan
• Diameter pipa dan panjang total
• Ketinggian titik pembuangan
• Tegangan lokasi, frekuensi dan fase
• Kapasitas trafo yang tersedia
• Kelas stainless steel yang diperlukan
• Panjang kabel listrik
• Jam kerja harian
• Persyaratan pemicu dan kontrol

Sebelum pengiriman, konfigurasi pompa harus diperiksa terhadap perjanjian teknis yang dikonfirmasi.

• Model pompa dan parameter nominal
• Daya motor, tegangan dan frekuensi
• Berkualitas baja tahan karat
• Dimensi pompa dan motor
• Spesifikasi kabel
• Isolasi listrik
• Arah rotasi
• Aksesoris yang disediakan
• Pengemasan dan titik angkat

Pengujian kinerja dan dokumentasi proyek harus disepakati sebelum produksi.Nilai pengujian sebenarnya harus dicatat daripada diganti dengan pernyataan umum seperti "efisiensi tinggi" atau "kinerja stabil". "
