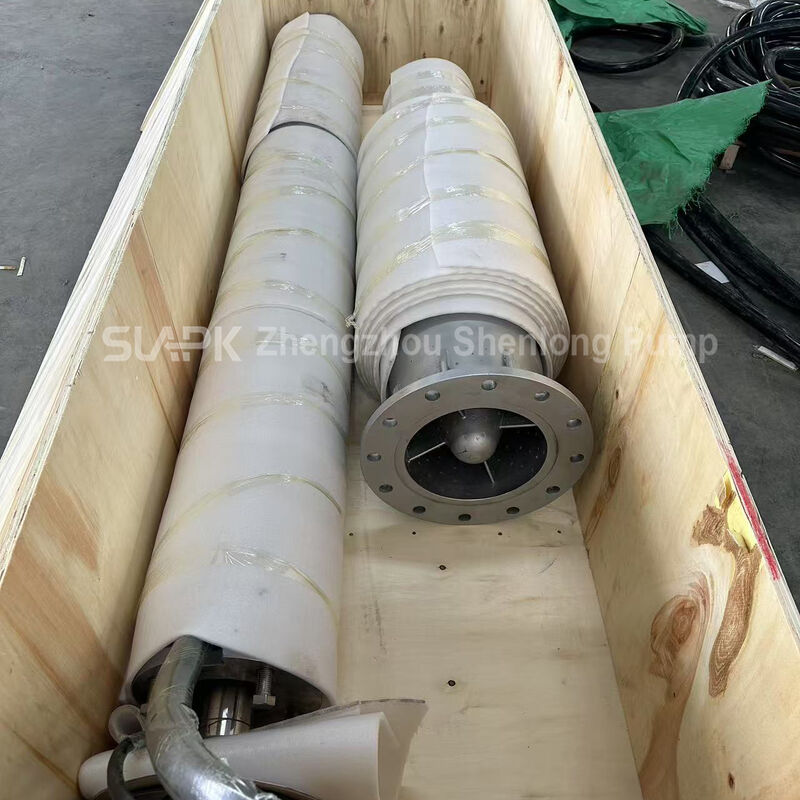

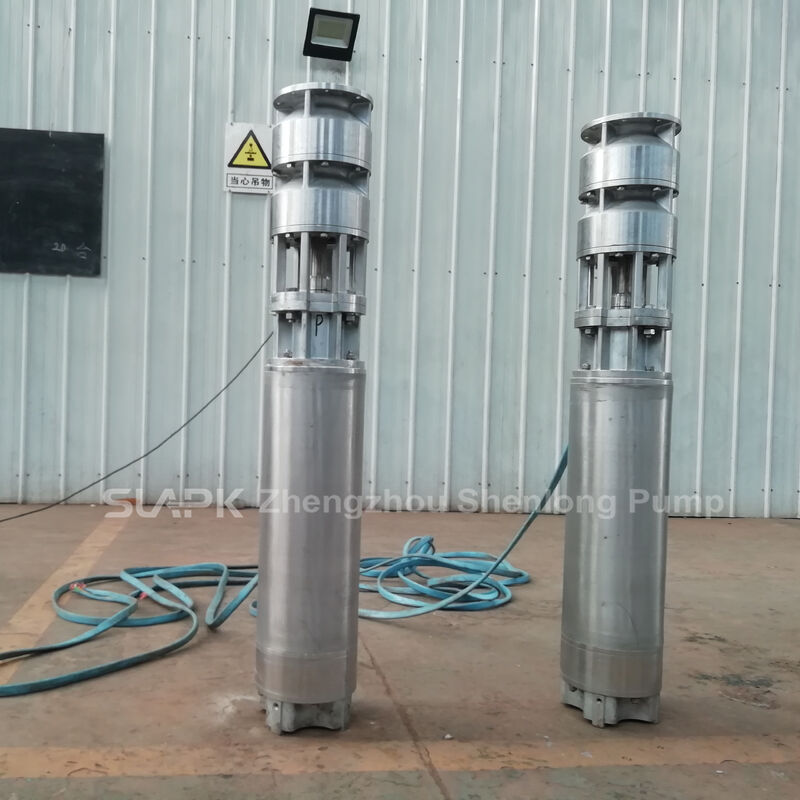

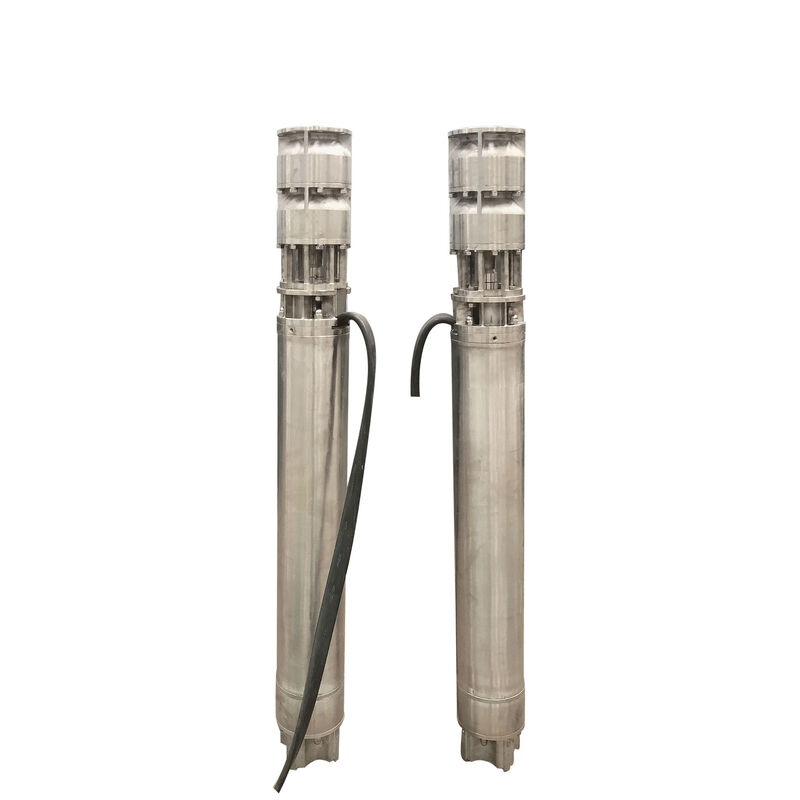

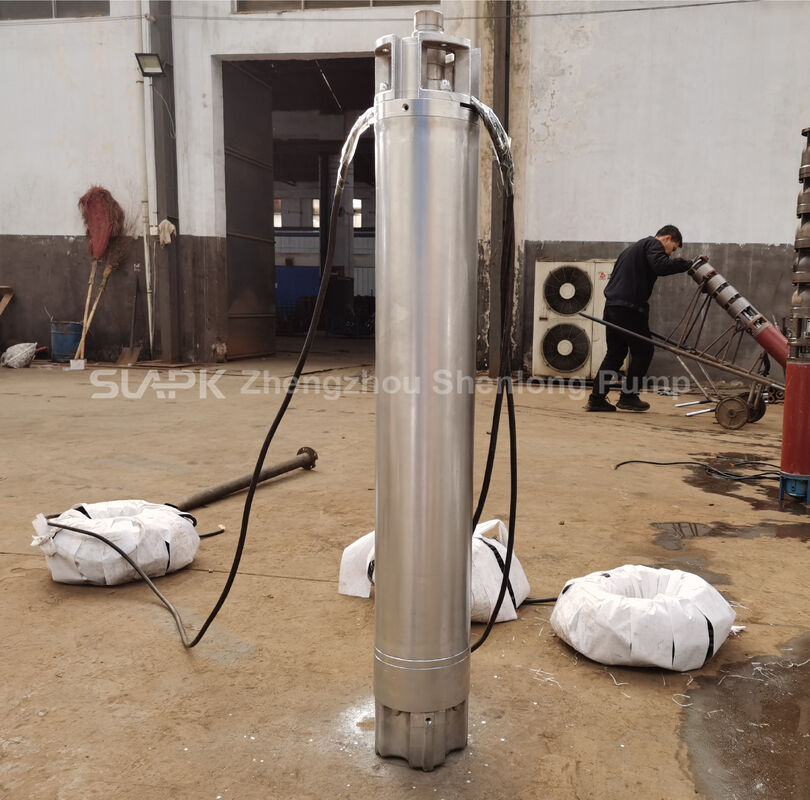

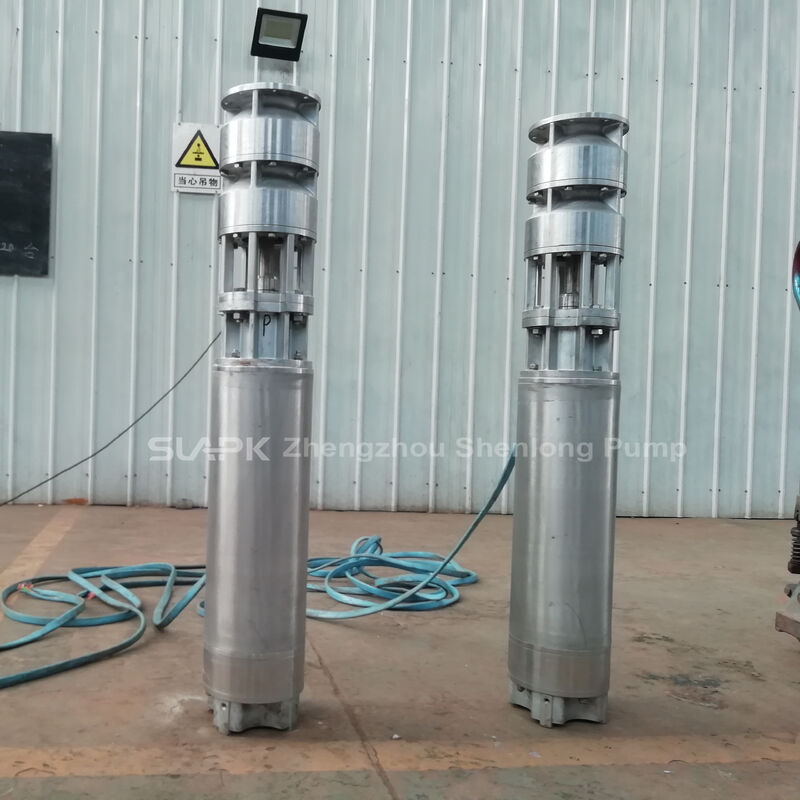

Pompa Celup Sumur Dalam Baja Tahan Karat Seri QJH 304 dengan Kepala 150 m dan Aliran 70–230 m³/jam

Seri QJH adalah rangkaian pompa penyelam sumur dalam vertikal multistage untuk aliran tinggi, pasokan air kepala tinggi dan proyek drainase. Enam model mencakup aliran nominal dari 70 hingga 230 m3/h.Setiap model memiliki kepala nominal 150 m, sedangkan kekuatan motor yang cocok berkisar dari 45 hingga 160 kW. Semua model menggunakan catu daya tiga fase 380V 50Hz.

Set pompa menggunakan 304 stainless steel dan dimaksudkan untuk air bersih dan air korosif ringan yang kompatibel dengan bahan ini.Pompa dan motor selam beroperasi di bawah air tanpa permukaan priming, membantu mengurangi ruang di atas tanah dan kebisingan operasi. tugas khas termasuk ekstraksi sumur dalam, pasokan industri, irigasi pertanian, drainase tambang,Pengisian tangki dan transfer air jarak jauh.

Aliran nominal dari 70 sampai 230 m3/h mendukung volume ekstraksi yang berbeda, permintaan fasilitas dan kapasitas pipa.Kepala nominal umum 150 m menyederhanakan perbandingan model dalam proyek yang memiliki persyaratan tekanan yang sama.

Kelas 304 stainless steel memberikan ketahanan korosi umum yang baik dan kekuatan mekanik dalam air yang kompatibel.zat larut dan komponen korosif lainnya.

Beberapa tahap impeller meningkatkan tekanan cairan secara progresif, mendukung angkat dalam, transfer jarak jauh dan sistem yang membutuhkan tekanan outlet yang substansial.Titik tugas akhir harus diverifikasi terhadap kurva pompa dan kurva sistem.

Semua model menggunakan tiga fase 380V 50Hz daya panel kontrol, ukuran kabel,Metode memulai dan pengaturan perlindungan harus sesuai dengan motor rating 45-160 kW dan kapasitas jaringan listrik lokasi.

Pompa dan motor bekerja di bawah permukaan air, menghilangkan permukaan priming dan menyederhanakan tata letak permukaan.

• Pengambilan air bawah tanah sumur dalam dan transfer air mentah
• Penyediaan air kota, taman industri dan pabrik
• Sistem irigasi pertanian dan sistem sprinkler
• Pengolahan air tambang dan konstruksi
• Pengisian tangki, tangki penyimpanan dan tangki tinggi
• Transfer air jarak jauh dan peningkatan jaringan
• Air sirkulasi industri yang kompatibel dengan 304 stainless steel

Cocok untuk kapasitas menengah ekstraksi sumur dalam-dalam, irigasi dan tugas industri make-up air yang membutuhkan sekitar 70 m 3 / h.permintaan sedang.

Nominal 90 m3/h untuk stasiun air menengah, sistem irigasi dan pasokan air pabrik.

Dirancang untuk tugas dekat 115 m3/h pada 150 m kepala, termasuk pasokan industri, transfer air mentah dan proyek konservasi air.Hal ini dapat digunakan sebagai pompa utama atau satu unit dalam pengaturan paralel setelah pemeriksaan teknik.

Nominal 140 m3/h dengan motor 90 kW untuk mengangkat sumur dalam kapasitas tinggi, sistem air pertambangan dan pipa panjang.penurunan tegangan dan perlindungan motor.

Dimaksudkan untuk pasokan terpusat, proyek air pertanian dan tugas industri besar yang membutuhkan sekitar 170 m 3 / h.ruang kabel dan kondisi angkat sebelum memesan.

Model aliran tertinggi dalam kelompok ini ditujukan untuk sistem abstraksi dan transfer besar di dekat 230 m 3 / h. Motor 160 kW-nya membutuhkan tinjauan lengkap kapasitas trafo, metode memulai,ukuran dan perlindungan kabel.

Motor submersible menggerakkan poros dan impeller multi-tahap. Air masuk melalui inlet dan mendapatkan tekanan saat melewati tahap impeller dan diffuser yang berurutan.Kemudian mengalir melalui pembuanganKarena seluruh unit beroperasi di bawah air dan cairan di sekitarnya berkontribusi pada pendinginan motor, kecepatan sumur,Rendah penyelaman dan frekuensi start harus sesuai dengan persyaratan pabrikan.

Kepala nominal 150 m tidak sama dengan total kedalaman sumur.

• Angkat vertikal dari permukaan air dinamis ke titik pembuangan
• Tekanan residual yang diperlukan di outlet atau sistem hilir
• Kerugian gesekan di pipa riser dan pipa permukaan
• Kerugian lokal melalui siku, katup, katup non-kembali dan perlengkapan

Kurva sistem yang dihitung harus dibandingkan dengan kurva pompa untuk memverifikasi titik operasi yang sebenarnya.konsumsi energi yang berlebihan, overload atau operasi yang tidak stabil.

Kelas 304 cocok untuk banyak tugas air bersih dan air yang agak korosif, tetapi tidak universal.cairan suhu tinggi dan padatan yang sangat abrasif dapat membutuhkan 316, 316L, stainless steel duplex atau bahan khusus lainnya.

• Aliran yang diperlukan dan total kepala dinamis
• Diameter dalaman lubang yang diukur, kedalaman sumur, tingkat statis dan tingkat dinamis
• Hasil sumur yang berkelanjutan dan variasi musiman
• kedalaman pengaturan pompa yang direncanakan
• Ketinggian pembuangan, panjang pipa, diameter pipa dan pengaturan katup
• Suhu, pH, kadar klorida, kandungan pasir dan analisis air penuh
• Kapasitas jaringan tiga fase 380V 50Hz dan arus mulai yang diizinkan
• Tugas terus menerus atau intermiten, jam kerja harian dan frekuensi awal
• Persyaratan untuk panel kontrol, kabel, pipa riser, sensor, suku cadang dan sertifikasi

• Konfirmasi diameter dalaman lubang pengeboran, keteraturan, diameter maksimum set pompa dan ruang bebas kabel sebelum pemasangan.
• Membangun dan menyiram sumur baru dengan baik untuk mengurangi pasir abrasif dan puing-puing yang masuk ke pompa.
• Jangan pernah mengangkat atau menggantung pompa dengan kabel listriknya.
• Jaga tingkat air operasi di atas tingkat tenggelam minimum yang ditentukan dan pertahankan aliran pendingin yang efektif di sekitar motor.
• Pilih langsung on-line, soft-start, low-voltage atau kompatibel variable-frequency start sesuai dengan motor rating dan kondisi grid.
• Memberikan perlindungan terhadap sirkuit pendek, overload, fase-loss, under-voltage, over-voltage, dry-run dan kebocoran sesuai kebutuhan.
• Catat tegangan, arus, tekanan, aliran, getaran dan isi pasir air yang dilepaskan setelah memulai pertama kali.
• Personil yang memenuhi syarat harus menyelesaikan pemasangan, kabel, persiyapan dan pemeliharaan sesuai dengan manual dan peraturan lokal.

Berdasarkan data model yang diberikan, semua enam model memiliki kepala nominal 150 m, sementara aliran nominal dan kekuatan yang cocok berbeda.Aliran operasi yang sebenarnya dan kepala masih tergantung pada kurva pompa dan resistensi sistem.

Ini tidak harus diasumsikan dari model saja. definisi model dan diameter pompa yang sebenarnya dapat bervariasi, dan ruang juga diperlukan untuk kabel, sendi dan ruang kosong instalasi.Berikan diameter lubang yang diukur dan konfirmasi gambar dimensi yang disetujui.

Kelas 304 umumnya tidak boleh digunakan untuk air laut tanpa tinjauan teknik khusus. Klorida dapat menyebabkan lubang dan korosi celah.baja tahan karat dupleks atau bahan tahan air laut lainnya, dan meninjau segel, kabel dan konstruksi motor.

VFD dapat dievaluasi hanya setelah dikonfirmasi bahwa motor cocok. Frekuensi minimum, akselerasi dan perlambatan, kecepatan pendinginan,Filter output dan perlindungan motor harus diatur dengan benarKapasitas drive dan panjang kabel juga harus dipertimbangkan.

Pilih dari titik kerja yang diperlukan dan kurva pompa yang disetujui daripada menggunakan aliran maksimum sebagai titik operasi terus menerus.Tarif yang dipilih harus tetap dalam kisaran yang diizinkan sambil mempertimbangkan efisiensi, margin daya dan hasil sumur yang berkelanjutan.

Berikan aliran target, total kepala, data lubang, analisis air, rincian pipa, kondisi daya dan persyaratan instalasi.kontrol dan aksesori sebelum mengeluarkan proposal teknis dan penawaran.
