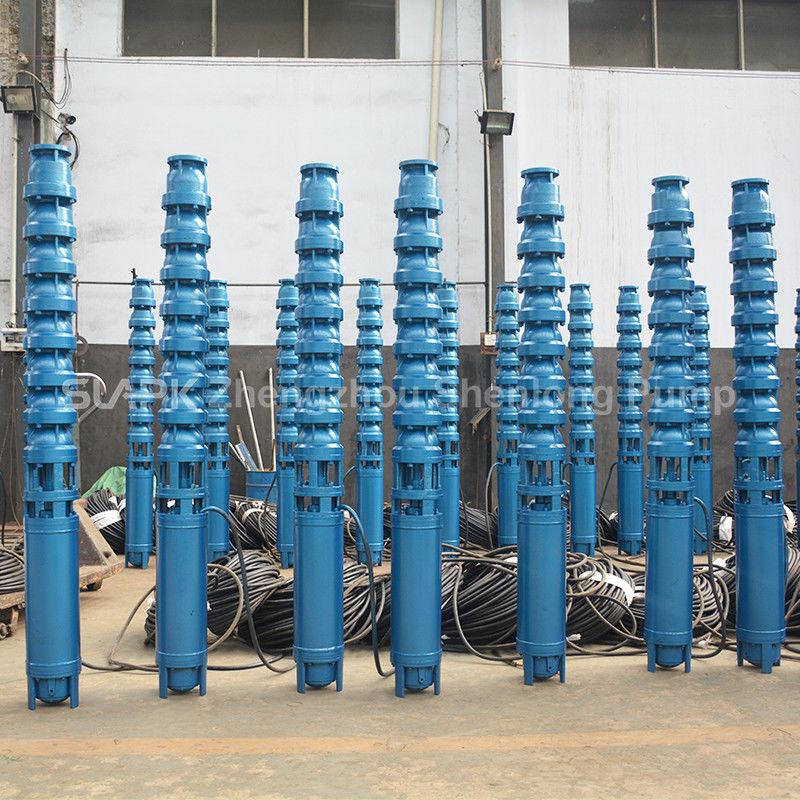

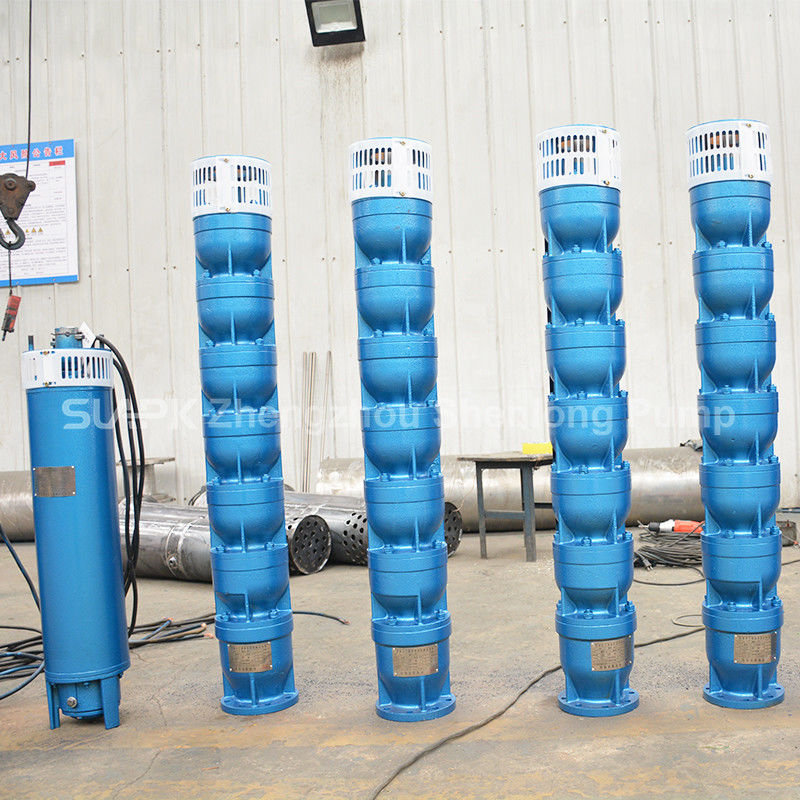

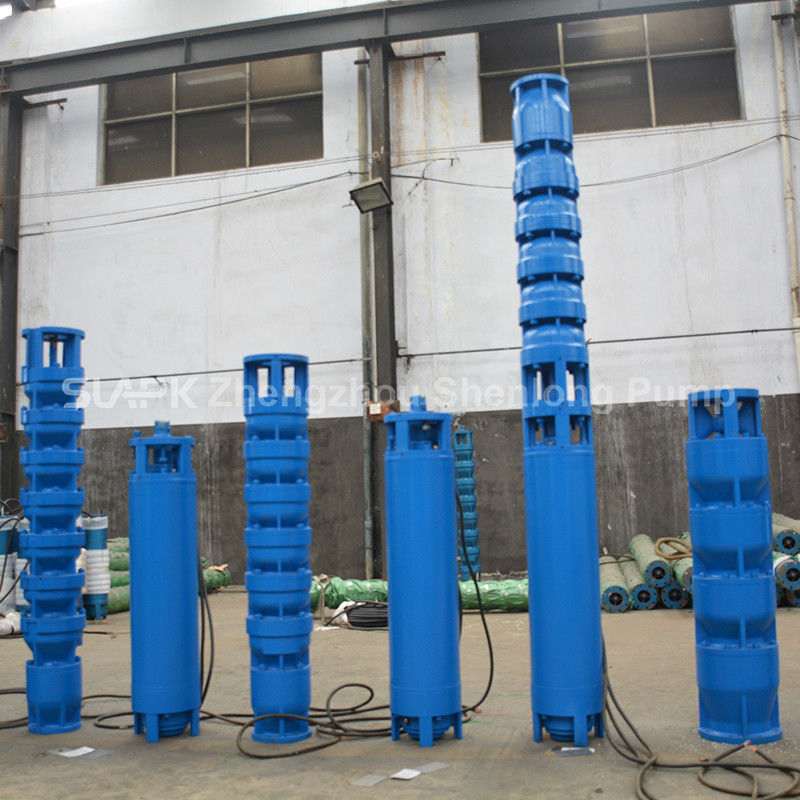

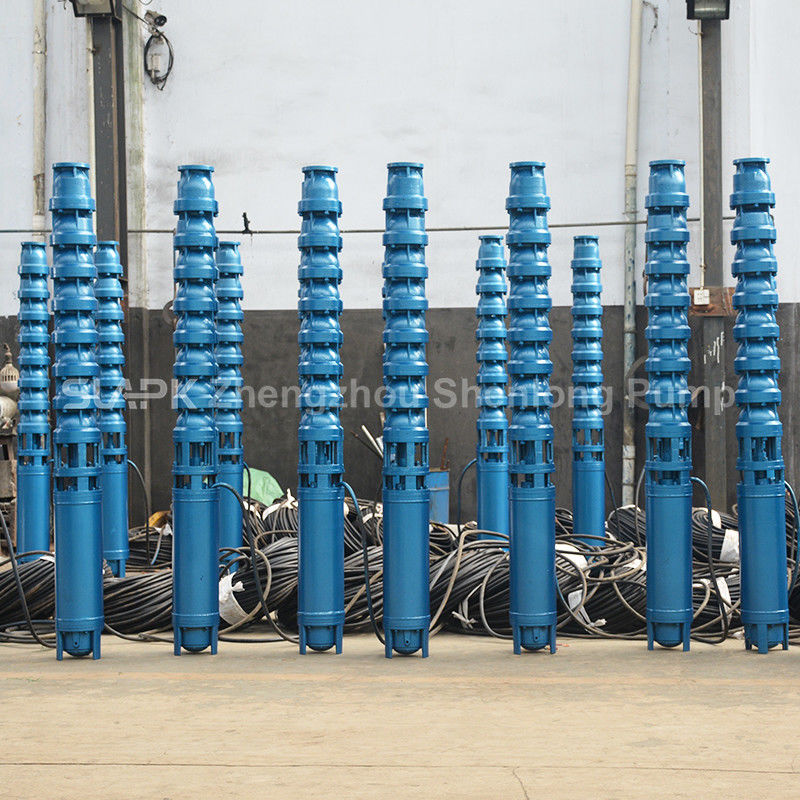

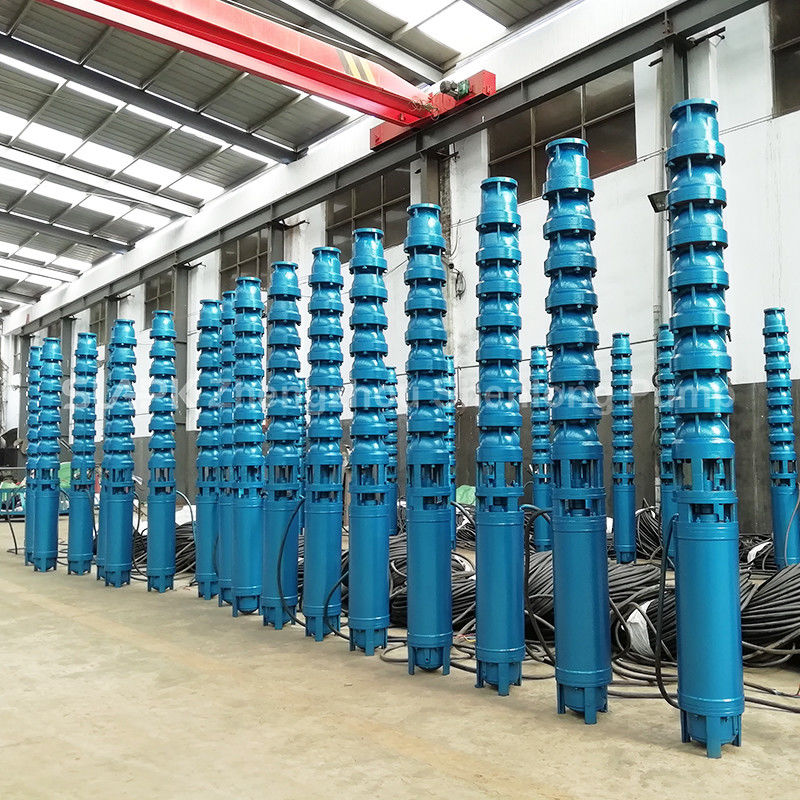

Pompa Sumur Dalam Besi Cor Submersible 150QJ80-60/10-22kW
Tiga Fasa 400V | 50Hz | 22kW | Konstruksi Besi Cor | Desain Multistage
150QJ80-60/10-22kW adalah pompa sumur dalam submersible multistage vertikal yang dirancang untuk ekstraksi air tanah, irigasi pertanian, pengisian waduk, pasokan air konstruksi, dan transfer air industri umum.
Pompa dan motor submersible beroperasi di bawah air sebagai unit terintegrasi, mengurangi kebutuhan ruang instalasi di atas tanah. Desain hidrolik multistage-nya memberikan pengiriman air yang stabil untuk aplikasi yang membutuhkan aliran dan tekanan sedang hingga tinggi.
Spesifikasi Teknis Utama
| Nama Produk |
Pompa Sumur Dalam Besi Cor Submersible |
| Model |
150QJ80-60/10-22kW |
| Jenis Pompa |
Pompa bor sumur dalam multistage vertikal |
| Tegangan Terukur |
Tiga fasa 400V |
| Frekuensi Terukur |
50Hz |
| Daya Motor Terukur |
22kW |
| Laju Alir Referensi |
Sekitar 80m³/jam |
| Tinggi Tekan Referensi |
Sekitar 60m |
| Jumlah Tahap Referensi |
10 |
| Bahan Pompa Utama |
Besi cor |
| Metode Instalasi |
Instalasi terendam vertikal |
| Media yang Direkomendasikan |
Air bersih atau air tanah rendah pasir dalam batas yang diizinkan oleh produsen |
| Aplikasi Khas |
Ekstraksi air sumur dalam, irigasi, pengisian waduk, konstruksi, dan pasokan air industri |
Penting: Laju alir, tinggi tekan, dan jumlah tahap di atas didasarkan pada penamaan model seri QJ yang umum. Definisi model, bahan, dimensi, dan kinerja dapat bervariasi antar produsen. Spesifikasi akhir harus dikonfirmasi menggunakan pelat nama produk, kurva kinerja, lembar data, dan perjanjian teknis yang ditandatangani.
Penjelasan Nomor Model
Menurut metode penamaan umum yang digunakan untuk pompa sumur dalam seri QJ:
150: Biasanya menunjukkan kelas diameter lubang bor yang berlaku
QJ: Menunjukkan seri pompa sumur dalam submersible
80: Biasanya menunjukkan laju alir terukur sekitar 80m³/jam
60: Biasanya menunjukkan tinggi tekan terukur sekitar 60m
10: Biasanya menunjukkan jumlah tahap pompa
22kW: Daya motor terukur
400V/50Hz: Pasokan daya tiga fasa terukur
Karena produsen dapat menggunakan sistem penamaan model yang berbeda, ukuran outlet, diameter pompa, konfigurasi material, kurva kinerja, dan spesifikasi motor harus diverifikasi sebelum memesan.
Fitur Produk
- Operasi Sumur Dalam Terendam: Pompa dan motor beroperasi di bawah permukaan air sebagai unit terintegrasi, menghemat ruang instalasi dan menghilangkan kebutuhan akan poros transmisi permukaan yang panjang.
- Desain Hidrolik Multistage: Impeler ganda meningkatkan tekanan tahap demi tahap, membuat pompa cocok untuk aplikasi yang membutuhkan tekanan buang yang ditinggikan.
- Pasokan Daya Industri Tiga Fasa: Motor submersible 22kW dirancang untuk pasokan daya tiga fasa 400V, 50Hz, cocok untuk sistem kelistrikan industri, pertanian, dan teknik.
- Konstruksi Besi Cor: Badan pompa besi cor memberikan kekuatan struktural dan cocok untuk air bersih atau air tanah rendah pasir dalam batas yang ditentukan.
- Berbagai Aplikasi Luas: Cocok untuk ekstraksi air sumur bor, irigasi pertanian, pengisian waduk, lansekap, pasokan air konstruksi, dan transfer air industri.
- Kompatibel Dengan Sistem Perlindungan Listrik: Bekerja dengan panel kontrol yang menyediakan perlindungan beban berlebih, korsleting, kehilangan fasa, tegangan rendah, tegangan berlebih, kebocoran, dan pengeringan.
Aplikasi Khas
- Ekstraksi Air Sumur Dalam dan Sumur Bor: Mengangkat air tanah dari sumur dalam atau sumur bor untuk tangki penyimpanan, waduk, pipa, atau sistem distribusi.
- Irigasi Pertanian: Cocok untuk irigasi lahan pertanian, irigasi sprinkler, sistem penyimpanan irigasi tetes, dan proyek pertanian skala besar.
- Pengisian Waduk dan Tangki Air: Mentransfer air tanah ke waduk penyimpanan, tangki tinggi, tangki air pemadam kebakaran, dan fasilitas penyimpanan air lainnya.
- Pasokan Air Konstruksi: Pasokan air sementara atau permanen di lokasi konstruksi, proyek jalan, fasilitas pendukung pertambangan, dan proyek infrastruktur.
- Transfer Air Industri: Pasokan air proses, pengisian ulang air pendingin, intake pengolahan air, dan aplikasi industri umum lainnya.
Panduan Pemilihan Pompa
Peringkat motor 22kW saja tidak cukup untuk pemilihan pompa. Informasi berikut harus dikonfirmasi sebelum melakukan pemesanan:
- Laju alir yang dibutuhkan dalam meter kubik per jam
- Tekanan buang yang dibutuhkan atau tinggi tekan dinamis total
- Diameter internal dan kedalaman total sumur bor
- Tingkat air statis dan tingkat air dinamis
- Hasil sumur yang tersedia
- Jarak vertikal dari tingkat air dinamis ke titik buang
- Diameter pipa, panjang total, fitting, dan jumlah tikungan
- Suhu air, kandungan pasir, pH, dan korosivitas
- Tegangan dan frekuensi catu daya aktual
- Panjang kabel antara pompa dan panel kontrol
- Waktu operasi harian yang dibutuhkan
- Apakah operasi tugas berkelanjutan diperlukan
Tinggi tekan dinamis total harus mencakup ketinggian angkat vertikal, kerugian gesekan pipa, kerugian resistansi lokal, dan tekanan yang dibutuhkan di titik buang.
Untuk operasi yang efisien dan andal, titik tugas aktual harus berada dalam rentang operasi yang direkomendasikan produsen pada kurva kinerja pompa.
Instruksi Pemasangan
- Periksa pompa, motor, kabel, dan sambungan dari kerusakan transportasi sebelum pemasangan
- Gunakan peralatan pengangkat yang sesuai dan komponen penahan beban yang disetujui
- Jangan pernah mengangkat atau menggantung pompa dengan kabel listriknya
- Pastikan semua sambungan pipa riser aman dan terlindungi dari kelonggaran
- Pasang pompa secara vertikal kecuali produsen menyetujui metode pemasangan lain
- Jaga agar saluran masuk pompa berada pada jarak yang sesuai di atas dasar sumur untuk mengurangi masuknya pasir dan sedimen
- Pastikan motor submersible tetap terendam sepenuhnya sesuai dengan persyaratan pendinginan produsen
- Periksa resistansi isolasi, tegangan suplai, urutan fasa, dan pengkabelan sebelum start pertama
- Pasang katup searah, katup isolasi, pengukur tekanan, dan perangkat pemantau aliran yang sesuai jika diperlukan
- Jangan mengoperasikan pompa tanpa air atau melawan katup buang yang tertutup penuh untuk waktu yang lama
- Pilih kabel daya sesuai dengan peringkat motor, panjang kabel, metode start, dan penurunan tegangan yang diizinkan
- Instalasi dan pemeliharaan listrik harus dilakukan oleh personel yang berkualifikasi
Operasi dan Pemeliharaan
Selama operasi, pantau secara teratur arus motor, tegangan, laju alir, tekanan buang, kualitas air, getaran, dan status panel kontrol.
Hentikan pompa dan periksa sistem jika terjadi salah satu kondisi berikut:
- Arus motor yang sangat tinggi atau rendah
- Penurunan laju alir yang signifikan
- Tekanan buang yang tidak mencukupi
- Trip panel kontrol yang sering
- Kebisingan atau getaran yang tidak biasa
- Peningkatan mendadak kandungan pasir
- Catu daya yang tidak stabil
- Kabel atau sambungan terlalu panas
Sebelum menyalakan kembali pompa setelah penyimpanan jangka panjang, periksa isolasi kabel, sambungan listrik, sistem kontrol, perpipaan, dan komponen berputar yang dapat diakses.
Pertanyaan yang Sering Diajukan
Apa arti 150QJ80-60/10?
Di bawah konvensi penamaan seri QJ yang umum, "150" biasanya mengacu pada kelas diameter lubang bor yang berlaku, "80" menunjukkan laju alir sekitar 80m³/jam, "60" menunjukkan tinggi tekan sekitar 60m, dan "10" menunjukkan sepuluh tahap pompa. Definisi model yang tepat harus dikonfirmasi dengan produsen.
Bisakah pompa ini beroperasi pada catu daya 380V?
Produk ini ditentukan untuk catu daya tiga fasa 400V, 50Hz. Operasi pada jaringan 380V tergantung pada rentang tegangan yang diizinkan yang ditunjukkan pada pelat nama motor dan kondisi tegangan situs aktual. Selalu dapatkan konfirmasi tertulis dari pemasok atau produsen motor sebelum menghubungkan pompa ke tegangan suplai yang berbeda.
Panel kontrol apa yang diperlukan untuk pompa 22kW?
Panel kontrol harus sesuai dengan motor tiga fasa 22kW, metode start yang dipilih, catu daya lokal, dan kondisi operasi. Fungsi perlindungan yang direkomendasikan meliputi perlindungan korsleting, beban berlebih, kehilangan fasa, tegangan rendah, tegangan berlebih, kebocoran, dan pengeringan. Perhitungan penurunan tegangan juga diperlukan saat kabel daya panjang digunakan.
Bisakah pompa besi cor ini menangani air berpasir?
Pompa ini terutama ditujukan untuk air bersih atau air tanah rendah pasir dalam batas yang ditentukan produsen. Kandungan pasir yang tinggi dapat mempercepat keausan impeler, diffuser, bantalan, dan komponen hidrolik lainnya. Untuk air berpasir, minta konfigurasi tahan aus atau pilih pompa yang dirancang khusus untuk media abrasif.
Bisakah memompa cairan korosif?
Pompa submersible besi cor standar tidak direkomendasikan untuk cairan yang sangat asam, basa, asin, atau korosif secara kimia. Untuk air korosif, pilih baja tahan karat atau bahan tahan korosi lain yang sesuai berdasarkan analisis kualitas air.
Bisakah pompa berjalan terus menerus?
Operasi berkelanjutan mungkin dimungkinkan ketika pompa dipilih dengan benar, terendam sepenuhnya, didinginkan dengan baik, dan dioperasikan dalam rentang kinerja yang direkomendasikan. Kelas tugas yang diizinkan, jumlah start maksimum per jam, dan persyaratan pendinginan harus dikonfirmasi dari datasheet motor.
Informasi apa yang diperlukan untuk penawaran?
Harap berikan yang berikut: laju alir yang dibutuhkan, tinggi tekan total atau tekanan outlet yang dibutuhkan, diameter dan kedalaman sumur bor, tingkat air statis dan dinamis, hasil sumur yang tersedia, suhu air dan kandungan pasir, tegangan dan frekuensi catu daya, panjang kabel yang dibutuhkan, diameter pipa dan panjang total pipa, jam operasi harian, lokasi pemasangan, dan aksesori yang dibutuhkan.
Aksesori yang Direkomendasikan
Tergantung pada pemasangan, sistem pemompaan lengkap mungkin termasuk:
- Motor submersible
- Kabel daya tahan air
- Panel kontrol pompa
- Katup searah
- Katup isolasi
- Pipa riser
- Konektor kabel
- Komponen penyangga kepala sumur
- Pengukur tekanan
- Meter aliran
- Sensor ketinggian air
- Perangkat perlindungan pengeringan
Semua komponen dan aksesori yang dipasok harus terdaftar dengan jelas dalam penawaran akhir.
