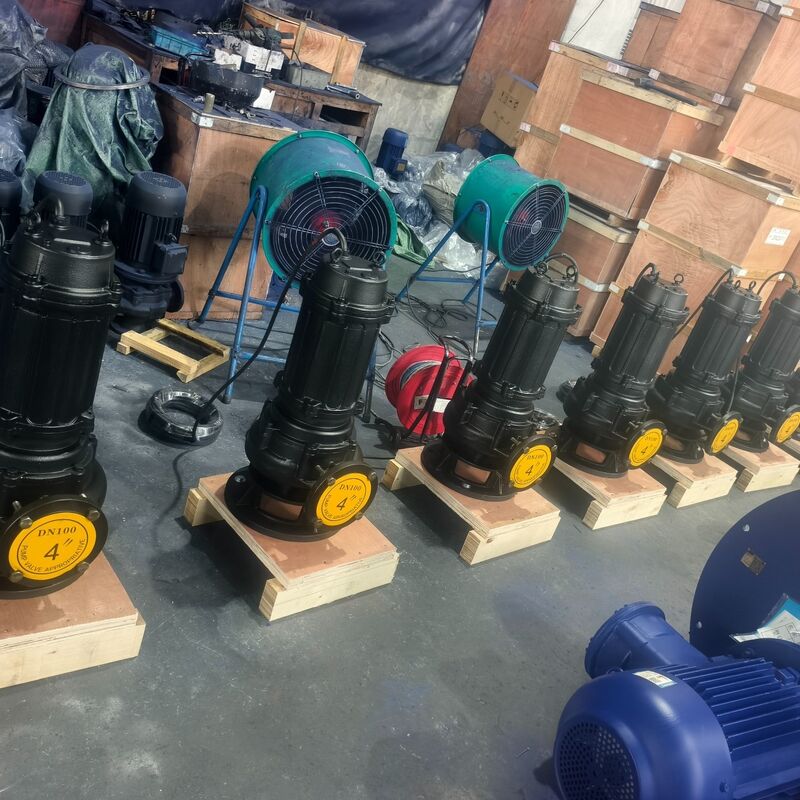

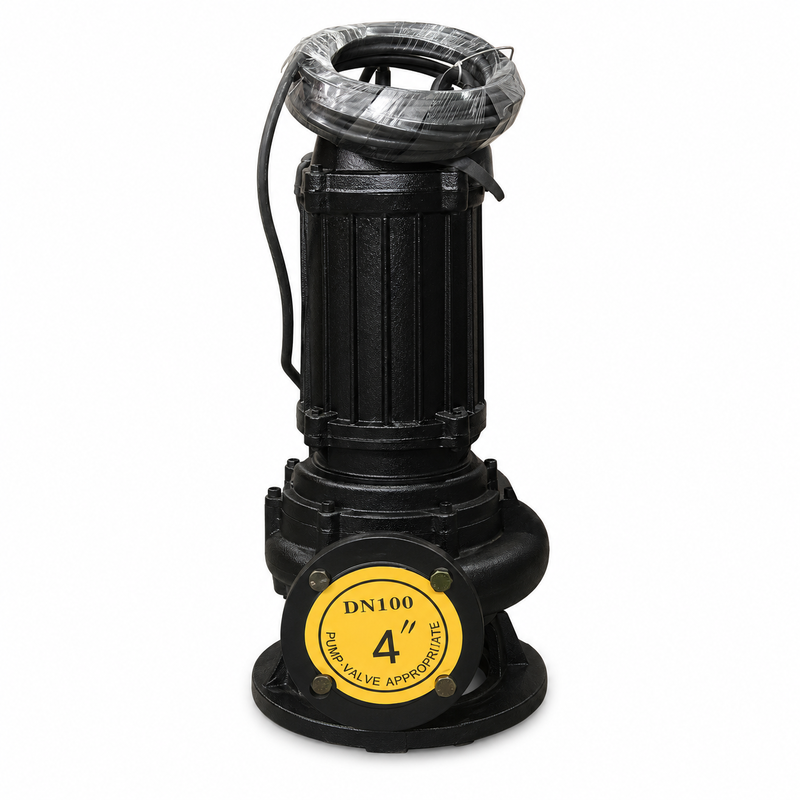

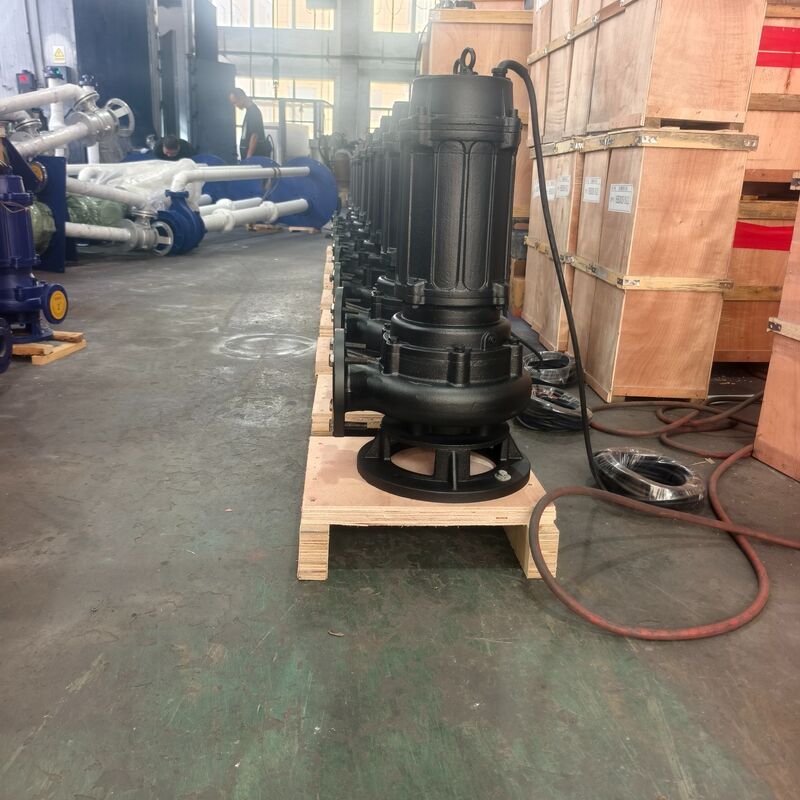

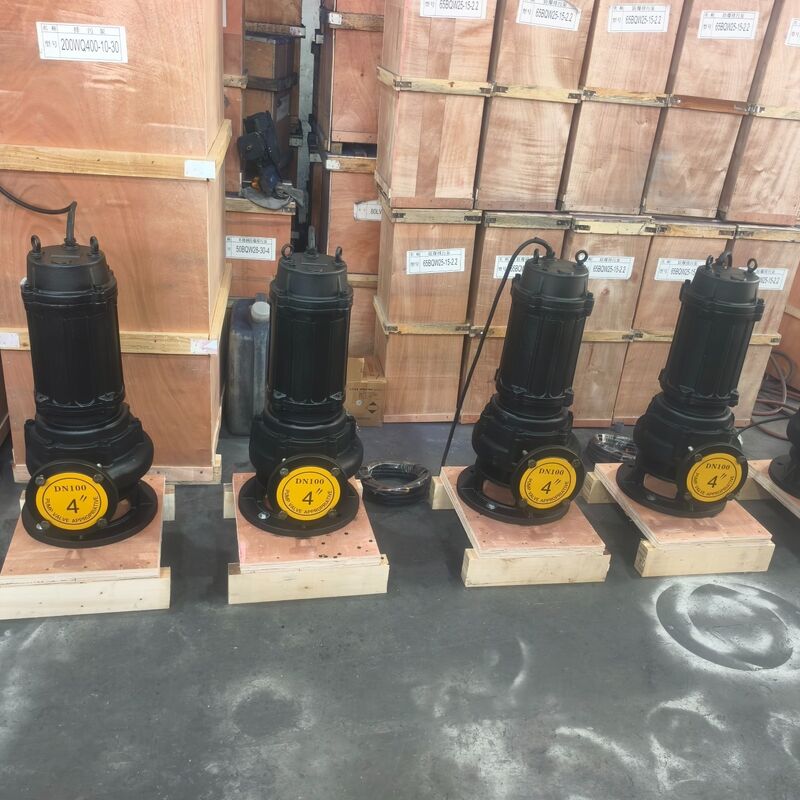

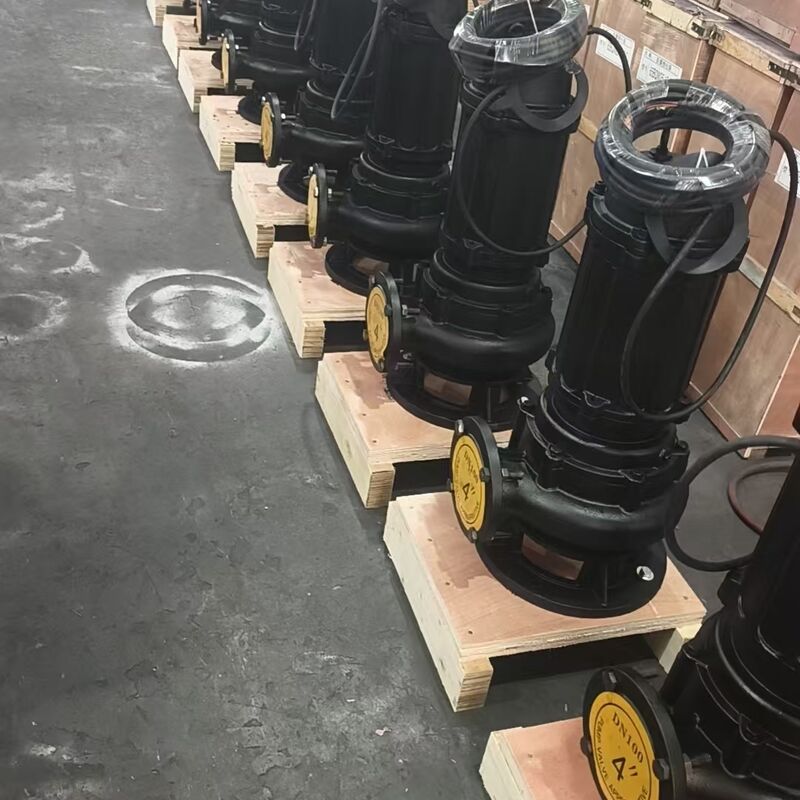

Pompa Air Limbah Submersibel 100WQ80-20-7.5kW – 80m³/jam, Head 20m
Pompa air limbah submersibel 100WQ80-20-7.5kW dirancang untuk transfer air limbah, pengangkatan air limbah, drainase air hujan, dan pengeringan konstruksi. Pompa ini menghasilkan aliran terukur 80m³/jam, head terukur 20m, dan daya motor 7.5kW.
Dilengkapi dengan saluran keluar pembuangan DN100 (4 inci), pompa air limbah submersibel besi cor ini dapat dipasang langsung di dalam tangki air limbah, bak penampung, atau sumur drainase. Struktur pompa dan motor yang terintegrasi mengurangi ruang pemasangan dan menghilangkan kebutuhan akan ruang pompa terpisah.
Spesifikasi Teknis
| Model |
100WQ80-20-7.5kW |
| Tipe Produk |
Pompa air limbah submersibel |
| Aliran Terukur |
80m³/jam |
| Head Terukur |
20m |
| Daya Motor |
7.5kW |
| Diameter Pembuangan |
DN100 / 4 inci |
| Bahan Bodi Pompa |
Besi cor |
| Pemasangan |
Pemasangan terendam |
| Opsi Pemasangan |
Pemasangan portabel atau tetap |
| Media yang Dipompa |
Air limbah, air kotor, air hujan, dan cairan yang mengandung kotoran padat terbatas |
Tegangan, frekuensi, panjang kabel, panel kontrol, dan aksesori pemasangan harus dikonfirmasi sesuai dengan kondisi operasi aktual.
Struktur Pompa dan Prinsip Kerja
Pompa air limbah 100WQ80-20-7.5kW terdiri dari motor submersibel, rumah pompa, impeler, segel mekanis, kabel daya, dan sambungan pembuangan.
Selama operasi, motor menggerakkan impeler untuk berputar. Tekanan hidrolik yang dihasilkan menarik air limbah ke dalam pompa dan membuangnya melalui saluran keluar DN100. Karena pompa dan motor membentuk satu unit yang terendam, pompa tidak memerlukan priming sebelum operasi.
Desain ini cocok untuk lokasi di mana ruang pemasangan terbatas atau di mana stasiun pompa yang dipasang kering konvensional tidak praktis.
Fitur Produk Utama
- Kapasitas Drainase 80m³/jam: Dengan aliran terukur 80m³/jam, pompa ini cocok untuk transfer air limbah aliran sedang, drainase air hujan, dan proyek pengeringan konstruksi. Aliran operasi aktual tergantung pada total head sistem, panjang pipa, diameter pipa, resistansi katup, dan jumlah tikungan pipa.
- Head Terukur 20m: Head terukur 20m memungkinkan pompa menangani sistem drainase dengan pengangkatan vertikal sedang atau resistansi pipa. Perhitungan total head harus mencakup elevasi vertikal dan kerugian gesekan di seluruh pipa.
- Saluran Keluar Pembuangan DN100: Koneksi pembuangan DN100, atau 4 inci, mendukung transfer air limbah yang efisien dan dapat dihubungkan ke pipa, selang, katup periksa, dan katup gerbang yang umum digunakan.
- Desain Terintegrasi Submersibel: Pompa beroperasi langsung di dalam cairan. Pompa tidak memerlukan ruang pompa terpisah atau sistem priming tambahan, membantu menyederhanakan pemasangan di bak air limbah, sumur drainase, dan tangki air limbah.
- Desain Hidrolik Penanganan Air Limbah: Struktur hidrolik dirancang untuk mengangkut air limbah, air kotor, dan cairan yang mengandung partikel padat atau bahan berserat terbatas. Hal ini membantu mengurangi kemungkinan penyumbatan selama operasi normal.
- Penyegelan Mekanis yang Andal: Segel mekanis memisahkan cairan yang dipompa dari ruang motor. Pemasangan yang benar, ketinggian cairan yang tepat, dan perlindungan terhadap pengeringan membantu memperpanjang masa pakai sistem penyegelan.
Aplikasi Khas
- Pengumpulan dan transfer air limbah kota
- Instalasi pengolahan air limbah
- Pembuangan air limbah industri
- Pengeringan lokasi konstruksi
- Drainase ruang bawah tanah dan garasi bawah tanah
- Pengumpulan air hujan dan pengendalian banjir
- Pengangkatan air limbah perumahan dan komersial
- Drainase pertanian dan peternakan
- Drainase terowongan dan proyek bawah tanah
- Drainase pabrik dan sirkulasi air limbah
- Drainase darurat di daerah dataran rendah
- Tangki air limbah, bak penampung, dan stasiun pompa
Opsi Pemasangan
Pemasangan Portabel: Untuk operasi portabel, pompa dapat dihubungkan ke selang fleksibel atau pipa pembuangan dan dipindahkan antar lokasi drainase yang berbeda. Metode pemasangan ini cocok untuk lokasi konstruksi, drainase sementara, pengeringan darurat, dan proyek pengendalian banjir.
Pemasangan Kopling Otomatis Tetap: Untuk operasi jangka panjang, pompa dapat dipasang dengan sistem kopling otomatis, rel pemandu, alas pembuangan, katup periksa, dan panel kontrol. Pompa dapat diangkat di sepanjang rel pemandu untuk inspeksi atau perawatan tanpa melepaskan pipa pembuangan di dalam tangki air limbah. Metode pemasangan ini umum digunakan di stasiun pompa air limbah dan fasilitas pengolahan air limbah.
Cara Memilih Pompa Air Limbah yang Tepat
Untuk memilih pompa air limbah submersibel yang sesuai, informasi berikut harus disediakan:
- Laju aliran dan total head yang dibutuhkan
- Jenis air limbah, suhu, dan korosivitas
- Ukuran partikel padat maksimum
- Kandungan serat dalam media yang dipompa
- Ketinggian pengangkatan vertikal dan panjang pipa
- Diameter pipa, tikungan, dan pengaturan katup
- Tegangan, frekuensi, dan fasa yang dibutuhkan
- Pemasangan portabel atau tetap
- Panjang kabel daya yang dibutuhkan
- Waktu operasi harian dan frekuensi start
Head pompa yang dibutuhkan harus dihitung berdasarkan sistem perpipaan yang lengkap. Head ini tidak boleh ditentukan hanya oleh ketinggian pengangkatan vertikal.
Opsi Kontrol dan Perlindungan
Pompa air limbah 100WQ80-20-7.5kW dapat dilengkapi dengan panel kontrol dan sakelar level cairan untuk operasi otomatis. Fungsi kontrol dan perlindungan yang tersedia dapat meliputi:
- Mulai dan berhenti otomatis
- Perlindungan beban berlebih
- Perlindungan kehilangan fasa
- Perlindungan korsleting
- Perlindungan tegangan berlebih dan kurang tegangan
- Alarm level tinggi
- Kontrol bergantian untuk beberapa pompa
- Perlindungan pengeringan jika diperlukan
Sistem kontrol akhir dapat dikonfigurasi sesuai dengan jumlah pompa dan persyaratan operasi proyek.
Rekomendasi Operasi dan Perawatan
Sebelum pemasangan, periksa kabel daya, resistansi isolasi, pengencang, dan putaran impeler. Pastikan tegangan dan frekuensi sesuai dengan pelat nama motor.
Pompa harus tetap terendam dengan baik selama operasi. Pengeringan berkepanjangan dapat merusak segel mekanis dan motor. Katup periksa direkomendasikan di pipa pembuangan untuk mencegah air mengalir kembali setelah dimatikan.
Selama operasi rutin, periksa arus pompa, aliran, head, getaran, dan kondisi penyegelan. Serat dan kotoran di sekitar saluran masuk harus dibersihkan secara teratur untuk menjaga kinerja drainase yang stabil.
Mengapa Memilih Pompa Air Limbah 100WQ80-20-7.5kW?
Model 100WQ80-20-7.5kW menggabungkan laju aliran 80m³/jam, head 20m, motor 7.5kW, dan saluran keluar pembuangan DN100 dalam struktur submersibel yang ringkas.
Pompa ini menyediakan solusi pemompaan praktis untuk air limbah kota, drainase industri, pengeringan konstruksi, dan pengangkatan air limbah. Tegangan, frekuensi, panjang kabel, panel kontrol, sistem kopling otomatis, dan aksesori katup dapat dikonfigurasi sesuai dengan persyaratan proyek.
Untuk pemilihan pompa dan kutipan yang akurat, harap berikan aliran yang dibutuhkan, total head, karakteristik air limbah, catu daya, dan metode pemasangan.
Pertanyaan yang Sering Diajukan
Berapa aliran terukur pompa air limbah 100WQ80-20-7.5kW?
Aliran terukur adalah 80m³/jam. Aliran operasi aktual tergantung pada total head sistem dan resistansi pipa.
Berapa ukuran pembuangannya?
Pompa memiliki saluran keluar pembuangan DN100, atau 4 inci.
Bisakah pompa ini menangani air limbah yang mengandung padatan?
Ya. Pompa ini dapat menangani air limbah dan air kotor yang mengandung partikel padat atau bahan berserat terbatas. Ukuran padatan maksimum yang diizinkan harus dikonfirmasi sebelum memesan.
Bisakah pompa beroperasi secara otomatis?
Ya. Pompa dapat dihubungkan ke sakelar level cairan dan panel kontrol untuk start, stop, dan perlindungan motor otomatis.
Bisakah tegangan dan frekuensi disesuaikan?
Ya. Tegangan dan frekuensi motor dapat dikonfigurasi sesuai dengan catu daya lokal dan persyaratan proyek.
