Pompa Sentrifugal Inline Satu Tahap Vertikal SLG

Deskripsi Produk

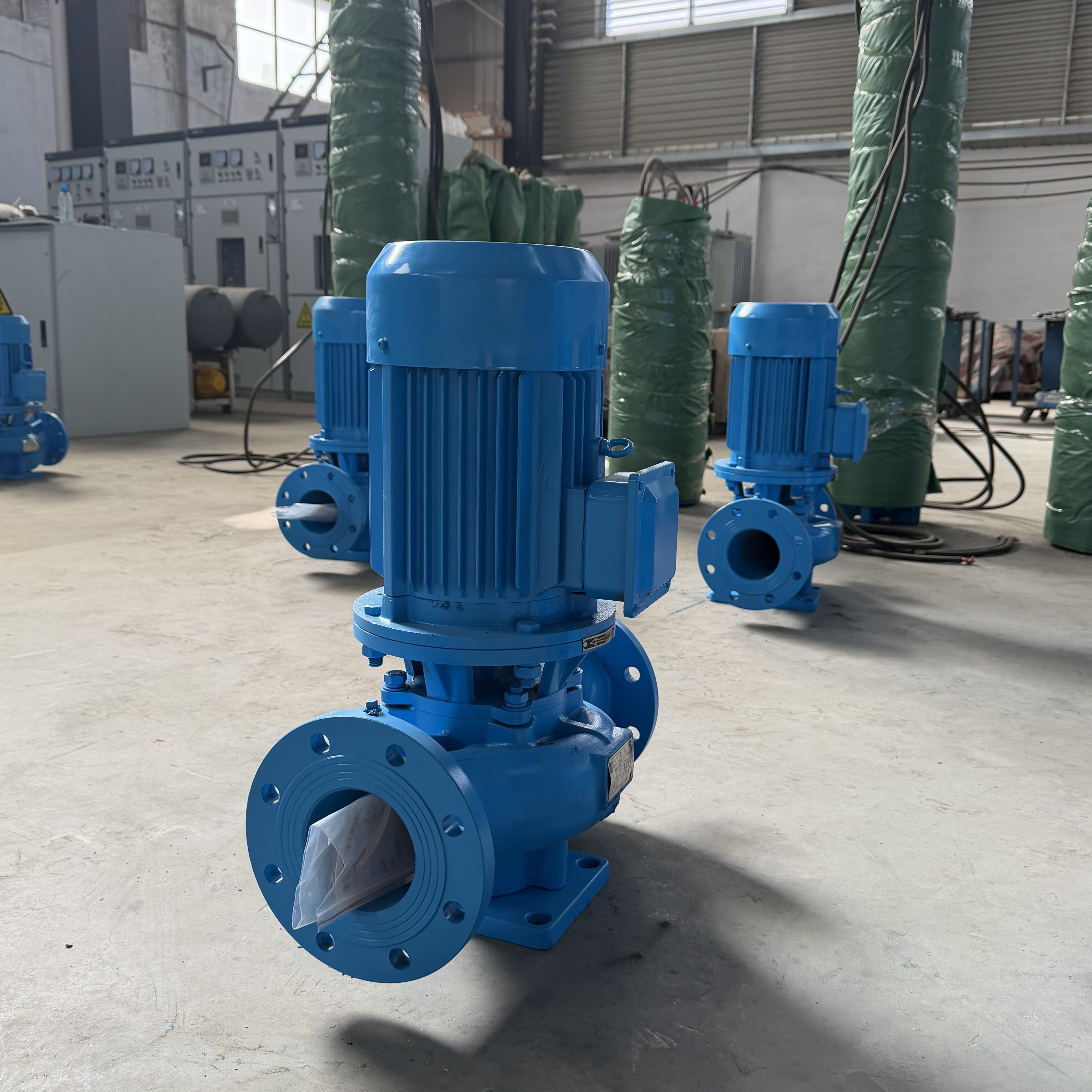

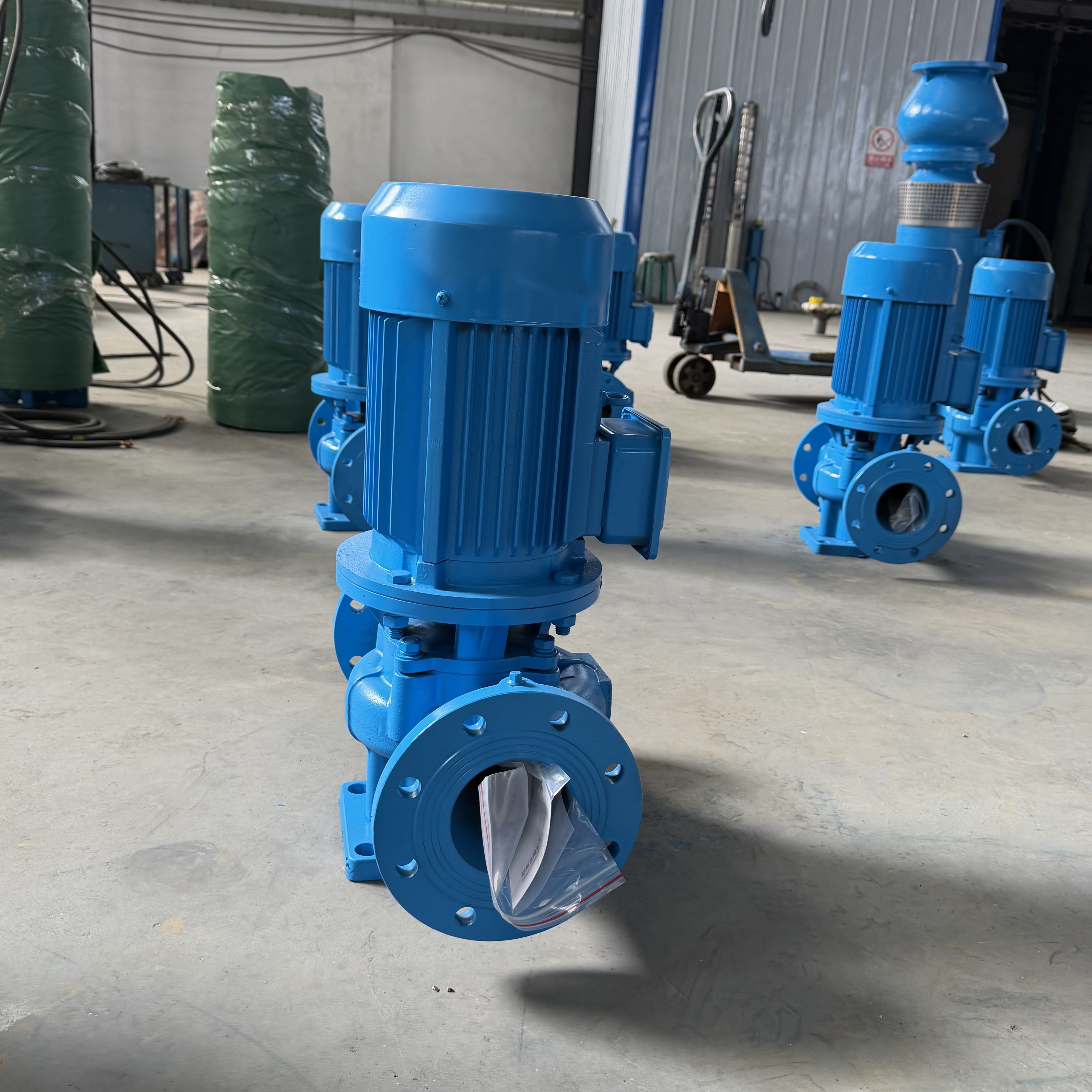

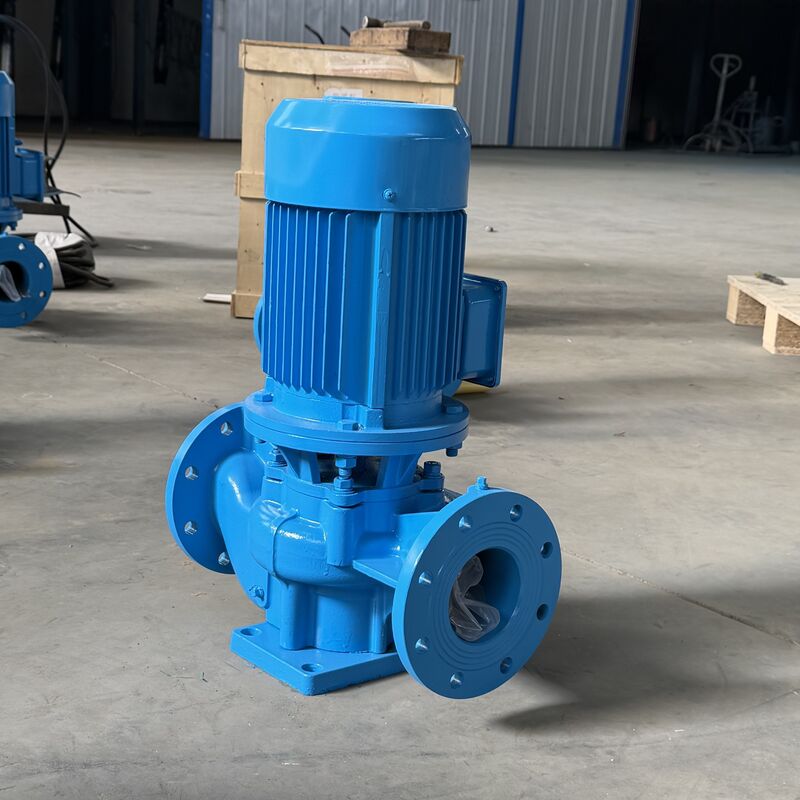

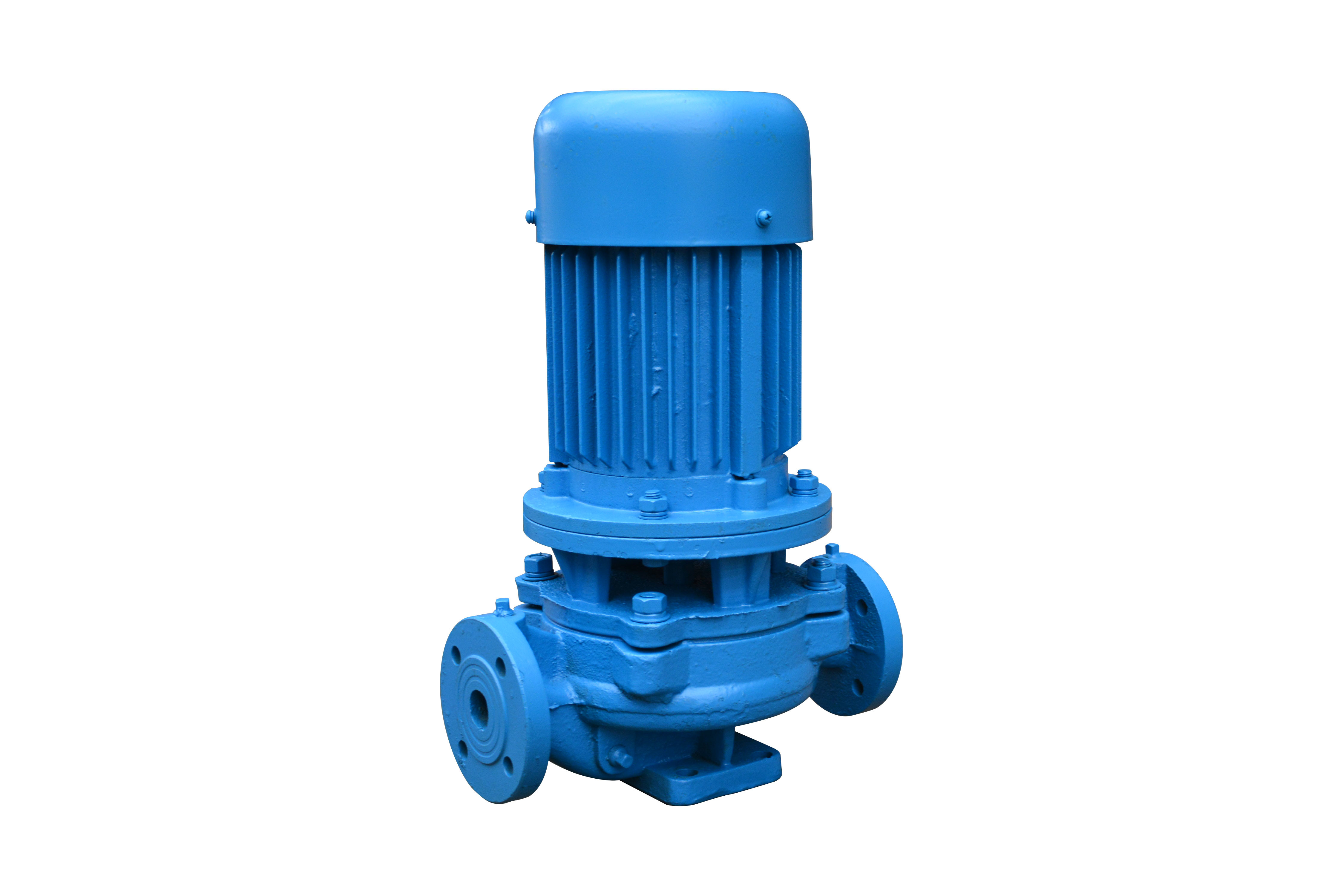

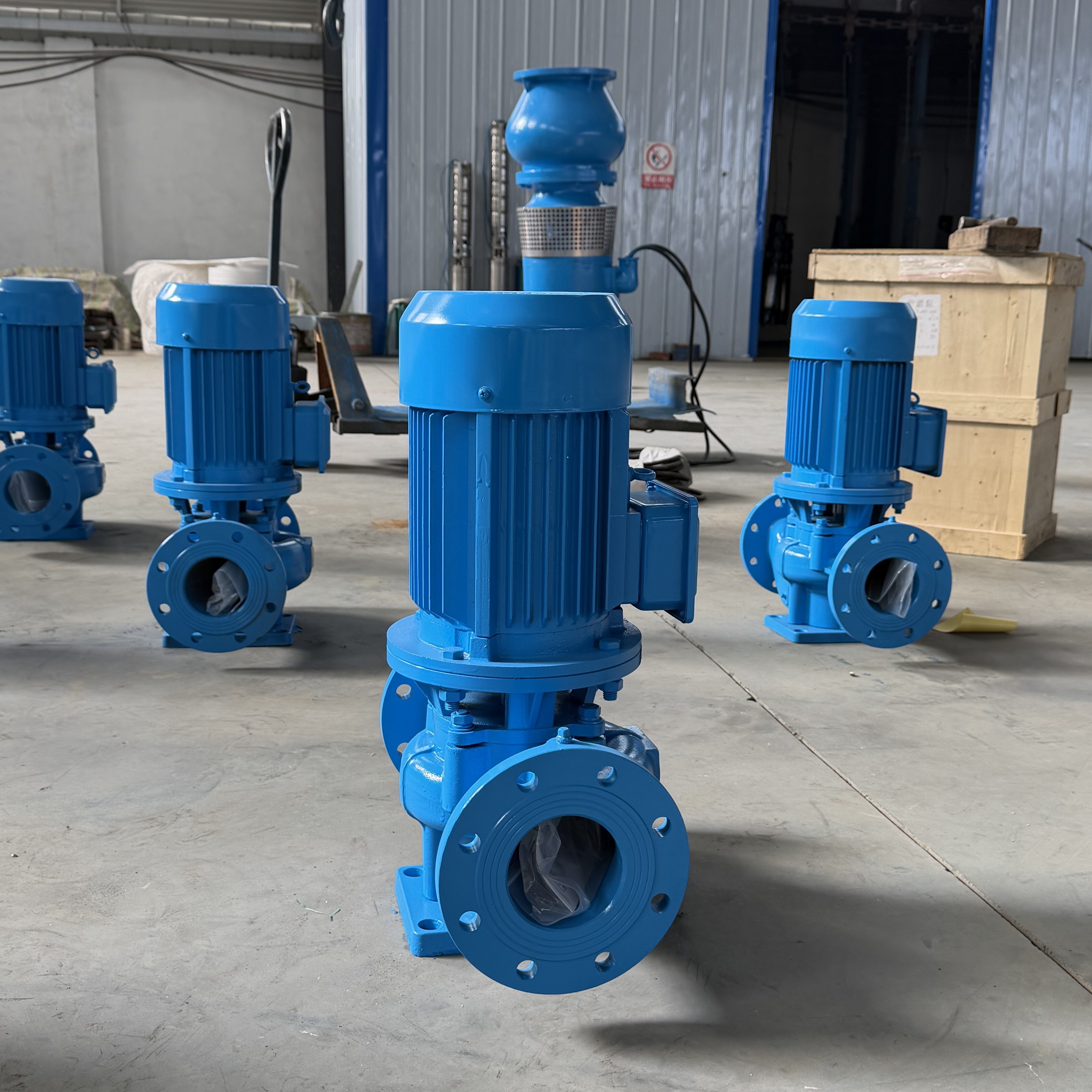

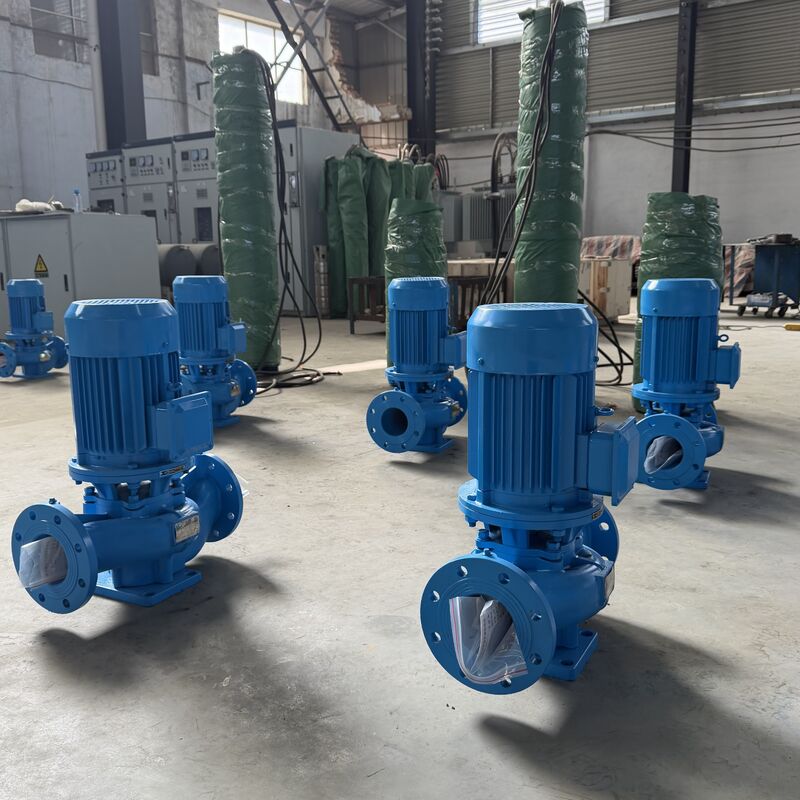

Pompa Sentrifugal Inline Vertikal SLG Satu Tingkat

Ikhtisar Produk

Pompa Sentrifugal Inline Vertikal SLG Satu Tingkat dirancang untuk mengangkut air bersih dan cairan lain dengan sifat fisik dan kimia yang serupa dengan air bersih.
Ini banyak digunakan dalam sistem pasokan dan drainase air industri dan kota, penekanan bangunan bertingkat tinggi, irigasi lansekap, peningkatan pemadam kebakaran, transfer air jarak jauh, sistem sirkulasi HVAC, sirkulasi air panas dan dingin kamar mandi, dan aplikasi peralatan pendukung.

Suhu pengoperasian: T ＜ 80°C

II. Fitur Struktural

1. Struktur Inline Vertikal
   Pompa ini memiliki desain inline vertikal dengan diameter inlet dan outlet yang identik sejajar pada garis tengah yang sama. Dapat dipasang langsung ke dalam pipa seperti katup.
   Desain yang ringkas dan menarik secara estetika membutuhkan ruang lantai minimal dan mengurangi biaya konstruksi. Saat dilengkapi dengan penutup pelindung, cocok untuk pemasangan di luar ruangan.

2. Desain yang Ringkas dan Seimbang
   Impeller dipasang langsung pada poros motor yang diperpanjang, menghasilkan panjang aksial yang pendek dan struktur yang ringkas.
   Konfigurasi bantalan pompa dan motor yang dioptimalkan secara efektif menyeimbangkan beban radial dan aksial selama pengoperasian, memastikan kinerja yang mulus dengan getaran rendah dan kebisingan rendah.

3. Penyegelan Poros yang Andal
   Segel poros mengadopsi segel mekanis atau konfigurasi segel mekanis gabungan, menampilkan cincin penyegel paduan titanium impor, segel mekanis suhu tinggi tugas sedang, dan bahan paduan keras.
   Desain penyegelan yang tahan aus ini secara signifikan memperpanjang masa pakai segel mekanis.

4. Pemasangan dan Perawatan yang Mudah
   Perawatan dapat dilakukan tanpa membongkar sistem perpipaan. Cukup lepaskan mur dasar kopling pompa-motor untuk mengeluarkan rakitan rotor lengkap.

5. Mode Pengoperasian yang Fleksibel
   Pompa dapat dioperasikan secara seri atau paralel sesuai dengan laju aliran dan head yang diperlukan.

6. Beberapa Pilihan Pemasangan
   Pemasangan vertikal atau horizontal dapat dipilih untuk memenuhi persyaratan tata letak pipa yang berbeda.

III. Aplikasi

Pompa pipa air panas vertikal SLG cocok untuk penekanan dan sirkulasi air panas di industri seperti metalurgi, pemrosesan kimia, manufaktur tekstil, pengerjaan kayu, dan pembuatan kertas.
Ini juga banyak digunakan dalam boiler, hotel, pemandian, wisma, dan sistem sirkulasi pemanas perumahan perkotaan.

Suhu pengoperasian maksimum: ≤ 80°C

IV. Pemasangan dan Pengoperasian

Mulai dan Pengoperasian

1. Putar kipas pendingin motor secara manual. Impeller harus berputar dengan lancar tanpa gesekan atau macet.

2. Putar poros pompa dengan tangan untuk memungkinkan cairan pelumas masuk ke permukaan segel mekanis.

3. Isi pompa dan buang udara: buka katup masuk untuk memungkinkan cairan mengisi penuh ruang pompa dan pipa, memastikan kedap udara pada saluran hisap.

4. Tutup katup pelepasan untuk mengurangi arus awal.

5. Nyalakan daya dan mulai motor sebentar untuk mengonfirmasi arah putaran yang benar.
   Dilihat dari ujung kipas motor, putarannya harus searah jarum jam.

6. Buka secara bertahap katup pelepasan dan sesuaikan untuk menjaga pompa beroperasi dalam kondisi yang dinilai.

7. Jika terjadi kebisingan abnormal atau suara yang tidak biasa selama pengoperasian, segera hentikan pompa untuk diperiksa.

8. Kebocoran segel mekanis normal harus kurang dari 3 tetes per menit.
   Periksa kenaikan suhu motor dan bantalan; seharusnya di bawah 70°C. Jika terlampaui, selidiki penyebabnya.

Prosedur Pemadaman

1. Tutup katup pelepasan.

2. Putuskan catu daya dan hentikan motor.

3. Tutup katup masuk.

4. Jika pompa akan dinonaktifkan untuk jangka waktu yang lama, kosongkan semua cairan dari pompa.

V. Pemecahan Masalah dan Solusi

1. Pompa Tidak Mengeluarkan Air

Kemungkinan Penyebab

• Katup masuk atau keluar tertutup; saluran pipa atau saluran aliran impeller tersumbat

• Arah putaran motor yang salah atau kehilangan fase yang menyebabkan kecepatan rendah

• Kebocoran udara di pipa hisap

• Pompa tidak terisi penuh; udara terperangkap di ruang pompa

• Pasokan air masuk tidak mencukupi, daya hisap berlebihan, atau katup kaki bocor

• Hambatan saluran pipa yang berlebihan atau pemilihan pompa yang salah

Solusi

• Periksa dan hilangkan penyumbatan

• Perbaiki putaran motor dan amankan sambungan listrik

• Kencangkan permukaan penyegelan untuk menghilangkan kebocoran udara

• Isi penuh pompa dan buang udara

• Hentikan pompa dan periksa kondisi hisap

• Kurangi tekukan saluran pipa atau pilih kembali pompa yang sesuai

2. Laju Aliran Tidak Mencukupi

Kemungkinan Penyebab

• Sama seperti Item 1

• Penyumbatan saluran pipa, impeller, atau saluran pompa; penumpukan kerak; pembukaan katup tidak mencukupi

• Tegangan rendah

• Keausan impeller

Solusi

• Ikuti solusi Item 1

• Hilangkan penyumbatan dan sesuaikan kembali pembukaan katup

• Stabilkan tegangan

• Ganti impeller

3. Konsumsi Daya Berlebihan

Kemungkinan Penyebab

• Pengoperasian di luar aliran yang dinilai

• Daya hisap berlebihan

• Keausan bantalan

Solusi

• Sesuaikan aliran dengan mencekik katup pelepasan

• Kurangi daya hisap

• Ganti bantalan

4. Kebisingan atau Getaran Abnormal

Kemungkinan Penyebab

• Dukungan saluran pipa yang tidak stabil

• Udara bercampur dalam cairan

• Kavitasi

• Kerusakan bantalan

• Motor kelebihan beban dan terlalu panas

Solusi

• Amankan saluran pipa

• Tingkatkan tekanan hisap dan buang udara

• Kurangi tingkat vakum

• Ganti bantalan

• Sesuaikan kondisi pengoperasian

5. Motor Terlalu Panas

Kemungkinan Penyebab

• Aliran berlebihan menyebabkan kelebihan beban

• Gesekan mekanis

• Kerusakan bantalan motor

• Tegangan tidak mencukupi

Solusi

• Katup pelepasan throttle

• Periksa dan hilangkan gesekan

• Ganti bantalan

• Stabilkan tegangan

6. Kebocoran Pompa

Kemungkinan Penyebab

• Keausan segel mekanis

• Lubang pasir atau retakan pada rumah pompa

• Permukaan penyegelan yang tidak rata

• Baut pemasangan yang longgar

Solusi

• Ganti segel mekanis

• Perbaikan las atau ganti rumah

• Selesaikan kembali permukaan penyegelan

• Kencangkan baut
