10hp 15hp 20hp 30hp 40hp AC Listrik Borhole Air Pump Deep Well Submersible Pump Daftar Harga
Kontak Person : Destiny.Huang
Nomor telepon : 86 17537187726
ada apa : +8617537187726
Minimum Order Quantity : | 1 set | Harga : | Please feel free to contact us |
---|---|---|---|

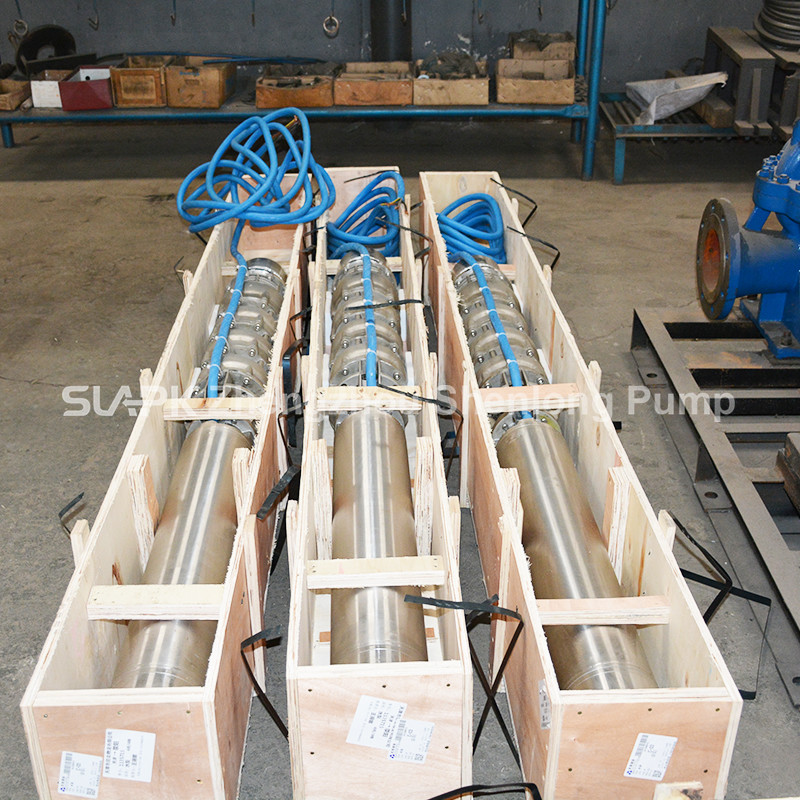

Packaging Details : | Submersible pump is packed with seaworthy export standard plywood case. | Delivery Time : | 7-15 working days |
Payment Terms : | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Supply Ability : | 8000 Sets per month |
Place of Origin: | China | Nama merek: | SLAPK |
---|---|---|---|
Sertifikasi: | CE;ISO | Model Number: | Submersible Pump |
Informasi Detail |
|||
Power: | 2.2 kw-410 kw | Flow: | 9m3/h~2500m³/h |
---|---|---|---|
Head: | 12m~600m | Material: | Cast iron/SS304/SS316/SS316L/duplex stainless/SS904L |
Voltage: | 380v/440v/480v/600v/660v or as per request | Warranty: | 12 months |
Deskripsi Produk

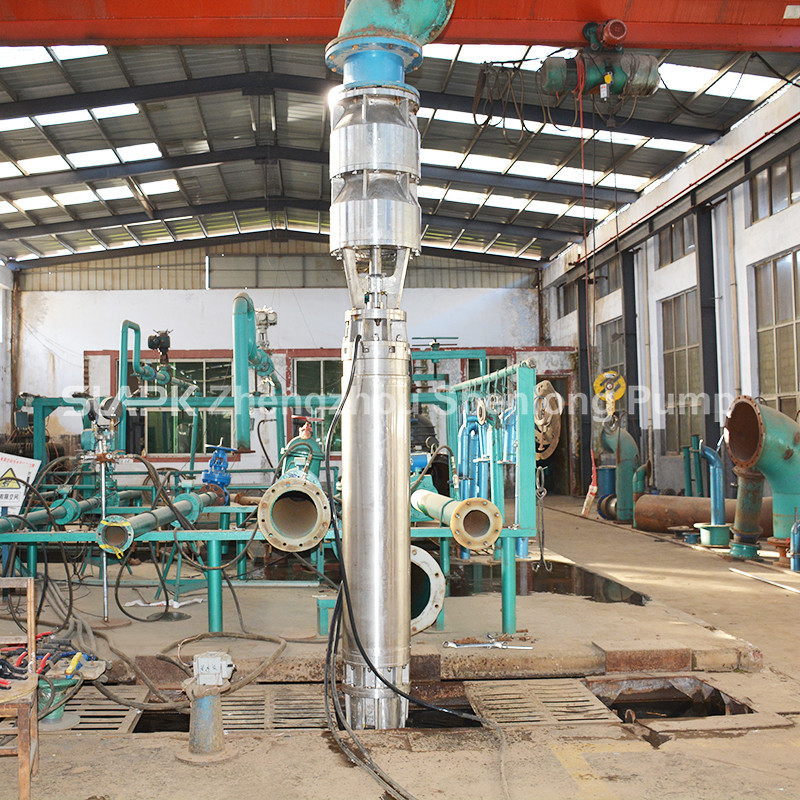

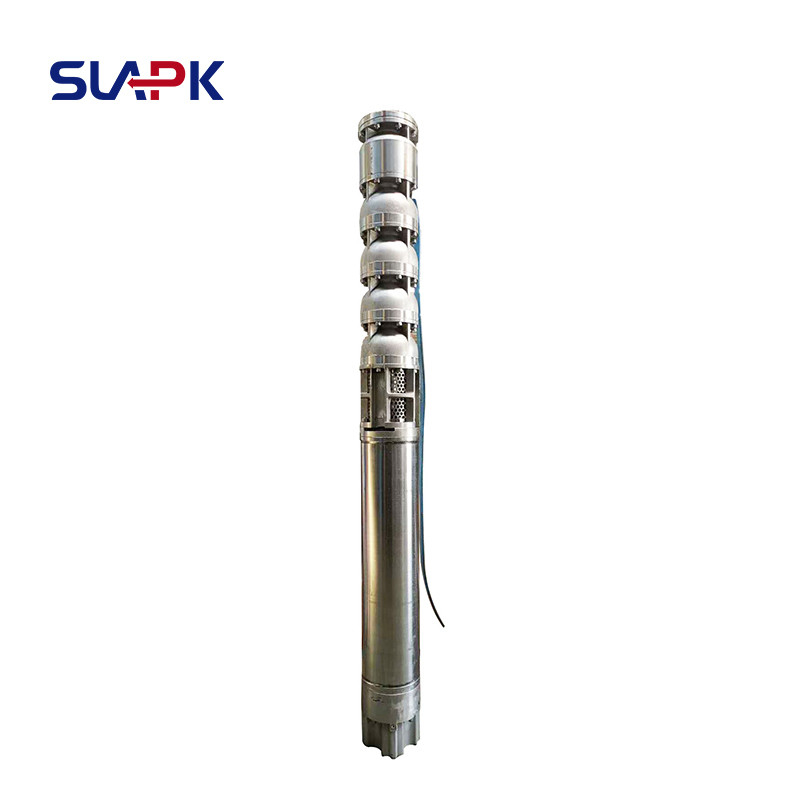

50hp 37kw Tekanan Tinggi Borhole stainless steel Deep Well Submersible Air Pumps
Pompa Air Submersible Sumur dalamCocok untuk mengambil air tanah dari sumur, sungai dan waduk yang dalam,terutama digunakan untuk irigasi lahan pertanian,serta air dataran tinggi,pabrik,rel, tambang,dan lokasi konstruksi.
Semua tubuh pompa stainless steel, tidak ada polusi pompa air, anti-oksidasi dan ketahanan haus dari tubuh pompa, untuk memenuhi masalah air.
Pompa sumur dalam baja tahan karatFitur:
1Kapasitas besar, kepala tinggi;
2. Motor dan pompa terintegrasi, struktur sederhana;
3. Mudah dipasang, digunakan, dibongkar dan dirawat;
4. Mengambil sedikit ruang lantai;
5Tidak ada polusi ke sumber air.
Model pompa sumur terendam:
Model | Kekuatan | Tingkat aliran | Kepala meter | |
Jenis QJ | kw | HP | m3/jam | m |
200QJ20-297/22 | 37 | 50 | 20 | 297 |
200QJ20-324/24 | 37 | 50 | 20 | 324 |
200QJ25-280/20 | 37 | 50 | 25 | 280 |
200QJ25-308/22 | 37 | 50 | 25 | 308 |
200QJ32-208/13 | 37 | 50 | 32 | 208 |
200QJ40-195/15 | 37 | 50 | 40 | 195 |
200QJ50-150/10 | 37 | 50 | 50 | 150 |
200QJ63-126/9 | 37 | 50 | 63 | 126 |
200QJ80-99/9 | 37 | 50 | 80 | 99 |
200QJ100-90/6 | 37 | 50 | 100 | 90 |
250QJ63-120/6 | 37 | 50 | 63 | 120 |
250QJ80-100/5 | 37 | 50 | 80 | 100 |
250QJ100-90/5 | 37 | 50 | 100 | 90 |
250QJ125-64/4 | 37 | 50 | 125 | 64 |
250QJ140-60/4 | 37 | 50 | 140 | 60 |
300QJ200-40/2 | 37 | 50 | 200 | 40 |
300QJ500-15/1 | 37 | 50 | 500 | 15 |
Zhengzhou Shenlong Pump Industry Co, Ltd didirikan pada tahun 1996, Kami mengkhususkan diri dalam RD, manufaktur dan penjualan pompa air submersible & suku cadang.Kami menyediakan layanan kustomisasi ODM dan OEM untuk memenuhi kebutuhan unik klien kami.
Produk utama termasuk pompa penyelam sumur dalam, pompa air mancur penyelam, pompa air limbah penyelam, pompa booster pipa, pompa split-case, pompa sentrifugal multistage, dll.produksi tahunan lebih dari 110,000 unit.
FAQ
Q1. Apakah Anda sebuah pabrik?
A: Ya. Kami adalah pabrik dengan pengalaman manufaktur tiga puluh tahun.
Q2. Apakah layanan OEM dan ODM tersedia?
A: Tentu saja. Kami memiliki pengalaman bertahun-tahun dalam layanan OEM & ODM.
Q3. Berapa lama garansi?
A: Sekitar 12 bulan.
Q 4. Apa syarat pengiriman yang dapat Anda berikan?
A: Tergantung pada kebutuhan pelanggan, kami dapat menyediakan istilah transportasi yang berbeda,
seperti EXW, FOB, CIF.
Q 5. Bagaimana saya bisa membayar barang saya?
A: Biasanya dengan T/T, 50% uang muka setelah PI dikonfirmasi, saldo akan dibayarkan setelah pemeriksaan dan sebelum pengiriman.
P 6. Siapa yang bertanggung jawab atas purna jual?
A: Kami memiliki tim layanan purna jual profesional, kami akan menindaklanjuti komentar klien dan menyarankan mereka solusi yang baik, memecahkan masalah klien dan menjaga keuntungan klien.
